シャックルとは?
ワイヤーロープの先端などに連結するU字形の連結金具です。
玉掛け作業に用いるシャックルには大きくわけてバウ形とストレート形があります。

バウ型

ストレート型

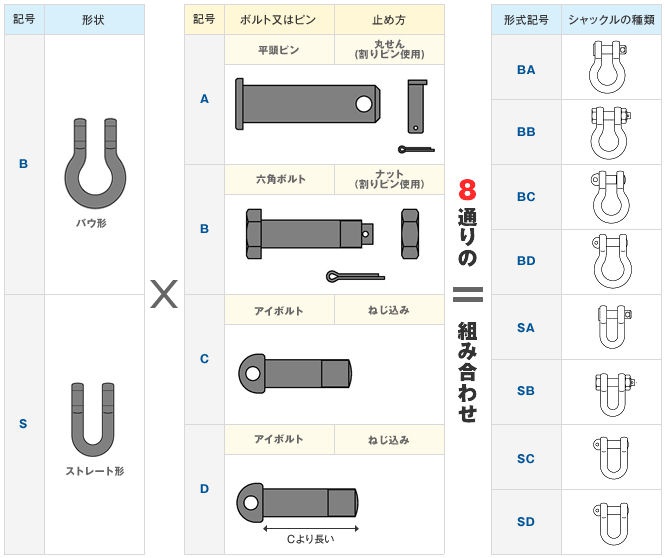

- JIS(日本工業規格)ではシャックル本体とピンとの組み合わせで、このような組み合わせで区分されています。

M級 | 40kgf/mm2 | S級 | 63kgf/mm2 |
T級 | 80kgf/mm2 | V級 | 100kgf/mm2 |
シャックル
ワイヤーロープの先端などに連結するU字形の連結金具です。
玉掛け作業に用いるシャックルには大きくわけてバウ形とストレート形があります。
バウ型
ストレート型
M級 | 40kgf/mm2 | S級 | 63kgf/mm2 |
T級 | 80kgf/mm2 | V級 | 100kgf/mm2 |
